Jnicon aansluitschema

Ik heb nog geen stekker ontvangen

2 stuks aangevraagd en week later keurig ontvangen.

aansluitingen:

+ en - spreken voor zich ,van de andere contacten worden er 3 gebruikt. is Canbus uitvoering  maar is nog niet actief zover ik weet en wacht zelf ook nog op antwoord.

Ga de poort zelf gebruiken voor uitbreiding met 10Kwh.(dat is mijn plan😉)

@kingleo dank voor jouw reactie.
Waar ik in de eerste instantie behoefte aan heb is hoe de door jou ontvangen stekker gesoldeerd wordt.
Volgens mij moet positief links en negatief rechts (gezien van achter de stekker waarbij de grote aansluitingen boven zitten en de kleine aansluitingen beneden.

Het zou erg helpen als je een foto hebt van voor jouw werkende stekker.
Alvast dank

@kingleo Dat gaat met een 480 W best wel even duren voor je je 10kWh accu vol hebt, iets meer dan 5 uur, ik meen dat 10 Ampère continue de max is die je af kan nemen via de 48V poort, en hoe ga je het vermogen/stroom begrenzen? Met een DC naar DC omzetter oid?

Geplaatst door: @remy_wegman

↑

@kingleo Dat gaat met een 480 W best wel even duren voor je je 10kWh accu vol hebt, iets meer dan 5 uur, ik meen dat 10 Ampère continue de max is die je af kan nemen via de 48V poort, en hoe ga je het vermogen/stroom begrenzen? Met een DC naar DC omzetter oid?

Volgens mij klopt je sommetje niet 😉 10 kWh vullen met 480 W duurt meer dan 20 uur:

10.000 Wh / 480 W = 20,8 uur in theorie.

Neem nog wat omzet- en andere verliezen mee, en je kijkt tegen een hele dag aan (24 uur) om je accu een keer vol te laden.

@garfield  Mijn fout, je hebt gelijk, 20 uur +.

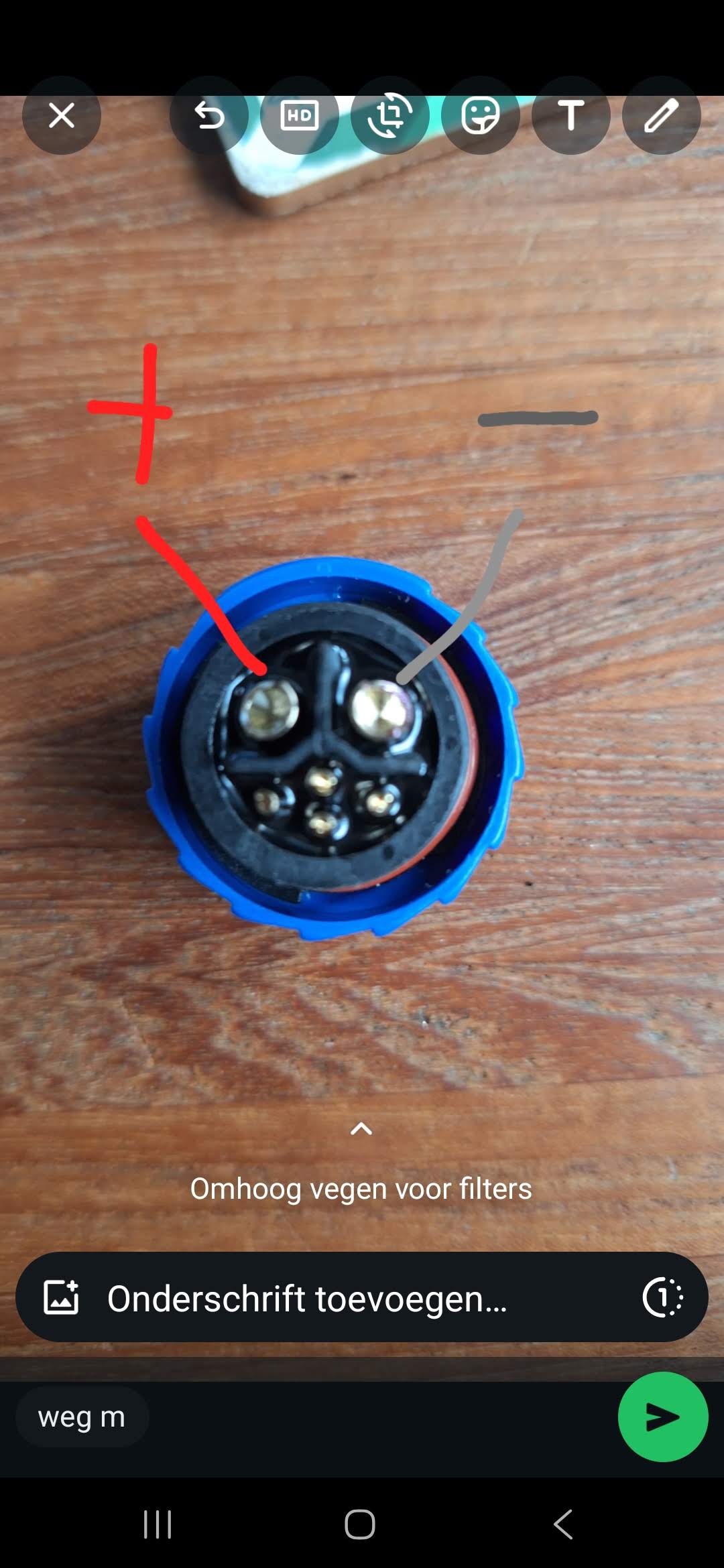

Bij mijn Sessy HW 1.1.1 zit de plus en de min als in de foto, meet het wel na. ik zie verschillen in toegestane maximale stromen, 10A bij de aanvraag van de stekker, maar 20A op het forum door Twan, welke officieel is weet ik nog niet, maar dat zal de laad ontlaadtijd wel halveren.

@remy_wegman dank je!
Dit klopt met mijn eigen verwachting.

Ik heb maar 1 Sessy, dus ga ik die Victron Phoenix direct op deze kabel aansluiten.
Ik ga wel een 35A NH zekering van Siemens in de plus aansluiten.

Op het forum spreken ze van een 800W victron, dat moet wel genoeg zijn om een en ander te voorzien van spanning, hoe ga je het na de Victron regelen zodat je niet per ongeluk ook het net terug gaat leveren, heb je daar een automatische transfer schakelaar voor? ( of met een "suicide kabel"?)

@remy_wegman ik ga later wellicht met een ATS werken, voor nu de hoofdschakelaar uitzetten.
Het is inderdaad een gewetensvraag of ik wel met een suicide kabel wil gaan werken.
Voor nu, ga ik gewoon met een lange 16A kabel van die 800 W Victron naar mijn koelkast/vriezer combinatie om het levend te houden.
Ik betwijfel ook of ik met dit vermogen mijn warmtepomp in de lucht kan houden, laat staan alles.

Warmtepomp doet bij mij als ik over zou schakelen niet mee, kookplaat en autolader ook niet, is voor koud drankje,lampje en wifi voor de sfeer.

@remy_wegman ik heb hier een omschakelaar voor gebruikt. (Hager SFT24) deze heeft twee inputs en een output. De output van de schakelaar gaat na een paar aardlekautomaten waar de belangrijkste verbruikers opzitten. Denk aan wat verlichting, koelkast, netwerk spul etc. Als het net wegvalt dan schakel ik handmatig dus over na de Victron en blijft alles in de lucht wat ik belangrijk vind 😀

Dat is een goede schakelaar daar voor, heb hier wel een ats liggen, maar die vraagt net wat veel stroom om om te schakelen met een 450 W meanwell omvormer. 800 W victron zou het wel moeten kunnen.

Ik heb 2 keer de Jnicon stekker aangevraagd, helaas zonder resultaat.

Daarom maar hier besteld:
https://nl.aliexpress.com/item/1005008612758577.html?spm=a2g0o.order_list.order_list_main.5.272679d2klnnXC&gatewayAdapt=glo2nld

Het is binnengekomen en het past perpect.
